V proizvodnih delavnicah z vnetljivimi in eksplozivnimi hlapljivimi plini, kot so tiste v kemični, farmacevtski industriji, industriji litijevih baterij, črnil in premazov, predstavljajo navadni vodni hladilniki resne morebitne varnostne nevarnosti. Vodno hlajeni protieksplozijsko varni hladilniki so posebna hladilna oprema, zasnovana posebej za nevarne delovne pogoje.
Motorji in električne krmilne omarice navadnih vodno hlajenih hladilnikov izpolnjujejo le osnovne standarde za odpornost na prah in vodo. Električne iskre, ki nastanejo med zagonom, zaustavitvijo opreme ali napakami kratkega stika, lahko zlahka vnamejo vnetljive hlape, kot so aceton, alkohol in elektrolit v delavnicah. Nasprotno pa so vse električne komponente pod napetostjo protieksplozijsko varnih vodno hlajenih hladilnikov podvržene ognjevarnim tesnjenjem.

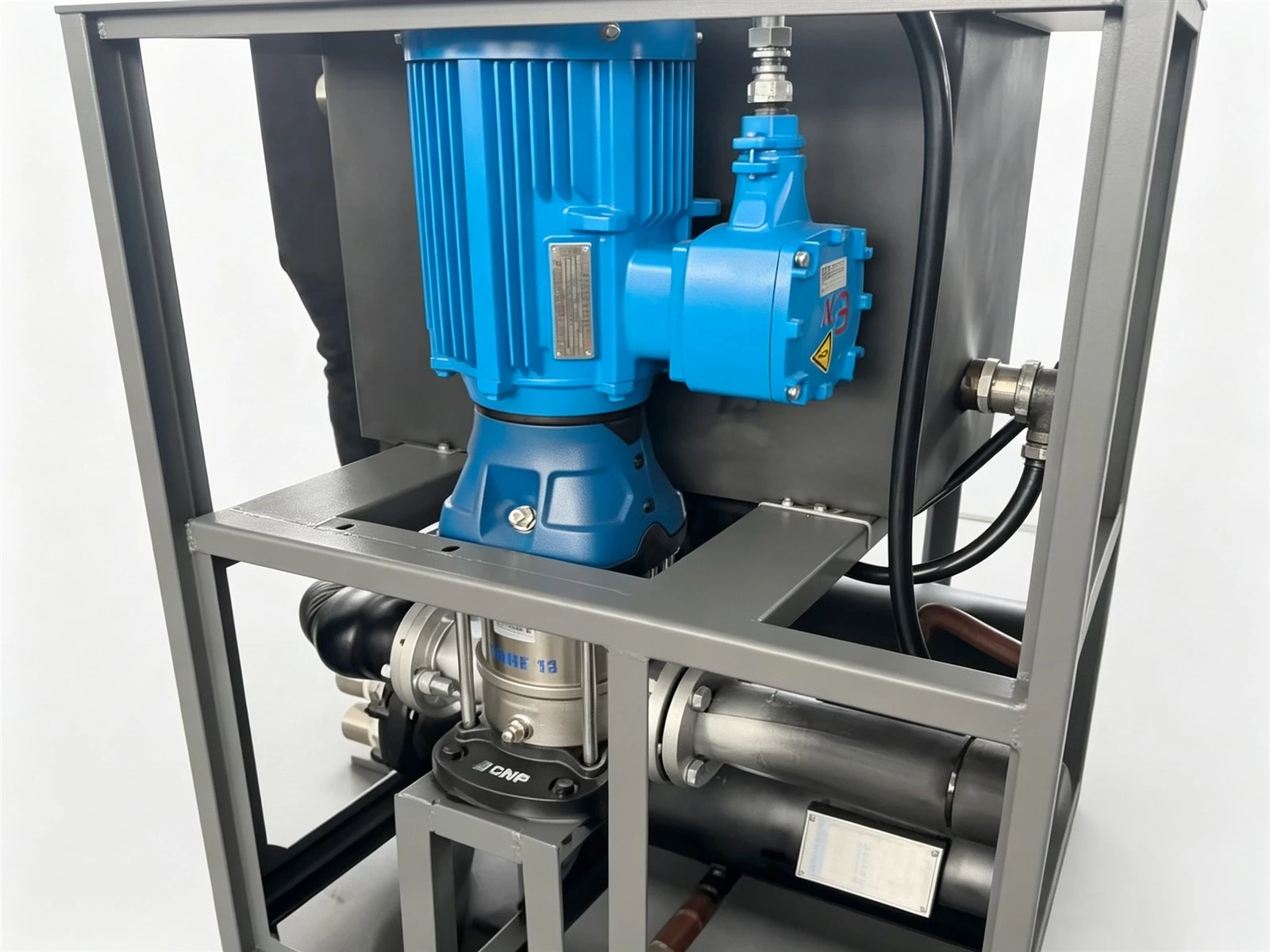

Motor črpalnega agregata, odporen proti eksploziji
Obtočna črpalka vode in črpalka mazalnega olja opreme sta opremljeni z odebeljenimi ognjevarnimi modrimi protieksplozijsko varnimi motorji. Lupina je podvržena natančnemu tesnjenju in brušenju, kar lahko prepreči uhajanje isker in visokih temperatur, ki nastanejo v notranjosti. Na izhodih kablov motorjev in oljnih črpalk so nameščeni protieksplozijsko varni tesnilni spoji, ki preprečujejo pronicanje vnetljivih plinov v motorje vzdolž kablov. Čeprav je hidravlična struktura spodnje vodne obtočne črpalke enaka kot pri običajnih vodnih črpalkah, mora biti tudi njen pogonski motor varen proti eksploziji, da se odpravijo viri vžiga pri viru energije.
Eksplozijsko varna električna krmilna omarica
Omarica je označena z razločno oznako "Ex" za zaščito pred eksplozijami in služi kot osrednja krmilna enota celotne opreme. Izdelan je iz odebeljenih jeklenih plošč, spojna površina vrat omarice pa deluje kot ognjevarna tesnilna površina. Tudi če kratki stiki povzročijo iskre iz kontaktorjev ali napeljave v notranjosti omare, bodo udarni valovi in električni obloki vsebovani v ohišju. Zaslon na dotik in gumbi za upravljanje imajo dvoslojno zatesnjeno protieksplozijsko obdelavo, kabelske uvodnice za zapiranje proti eksplozijam pa so nameščene na vhodnih in izhodnih vratih kabla. Na ohišje je pritrjena uradna ploščica z imenom s kvalifikacijo protieksplozijske zaščite, medtem ko običajne električne krmilne omare za vodne hladilnike nimajo nobenih protieksplozijsko varnih struktur ali certifikatov skladnosti. Vsi notranji odklopniki, releji in moduli za nadzor temperature so namenske komponente, odporne proti eksploziji.
Eksplozijsko varna nadgradnja osnovnih komponent glavne enote za hlajenje

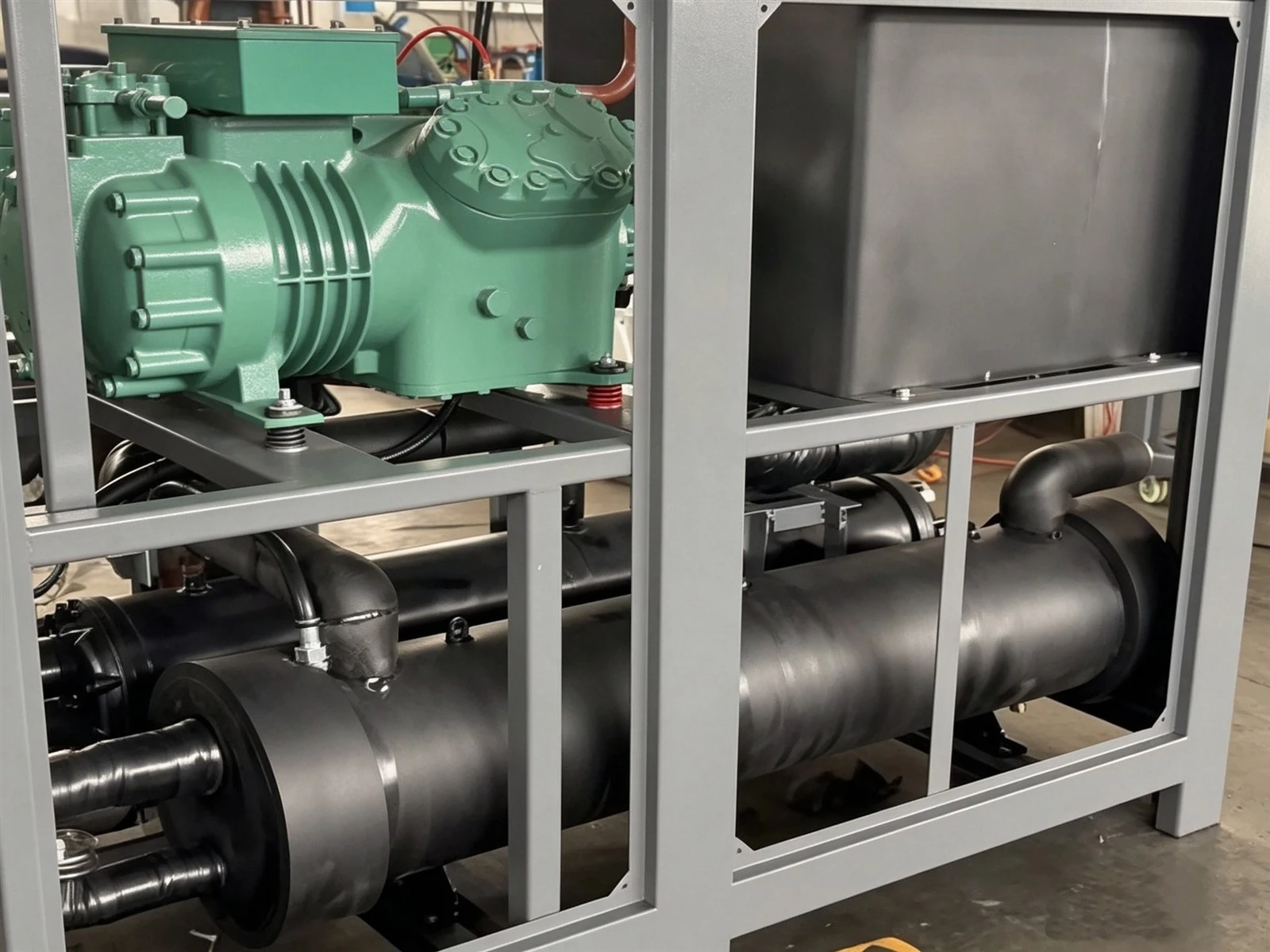

Enota ima cevni kondenzator, namenjen vodnemu hlajenju, in polhermetični batni kompresor. Njegovo načelo izmenjave toplote je skladno s principom običajnih vodno hlajenih enot, vendar je za glavne komponente izvedena prilagoditev proti eksploziji:
Kompresor je opremljen z neodvisno protieksplozijsko varno komoro za ožičenje za izolacijo električnih oblokov, ki nastanejo, ko je motor pod napetostjo; vse sonde za nadzor temperature in tlaka so zamenjane z oddajniki, odpornimi proti eksplozijam, tuljave elektromagnetnih ventilov pa so opremljene z ognjevarnimi ohišji; cevovodi so oviti s plastmi toplotne izolacije, ki zavirajo gorenje, da se prepreči stik gorljivih medijev s cevovodi pri visoki temperaturi. Medtem se kovinska tesnila uporabljajo za prirobnice cevovodov, da se močno zmanjša tveganje puščanja hladilnega sredstva in sekundarnega hladila.
